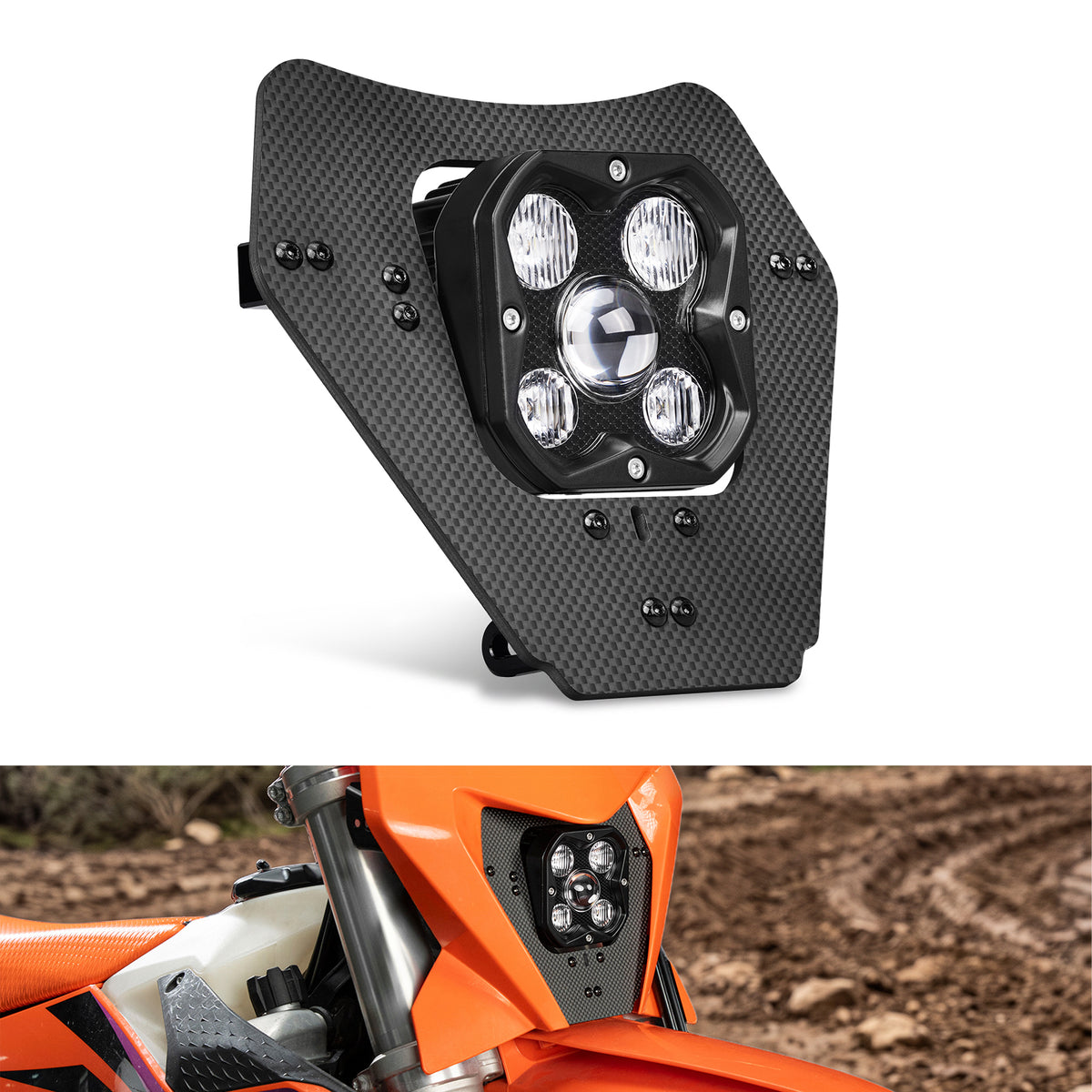

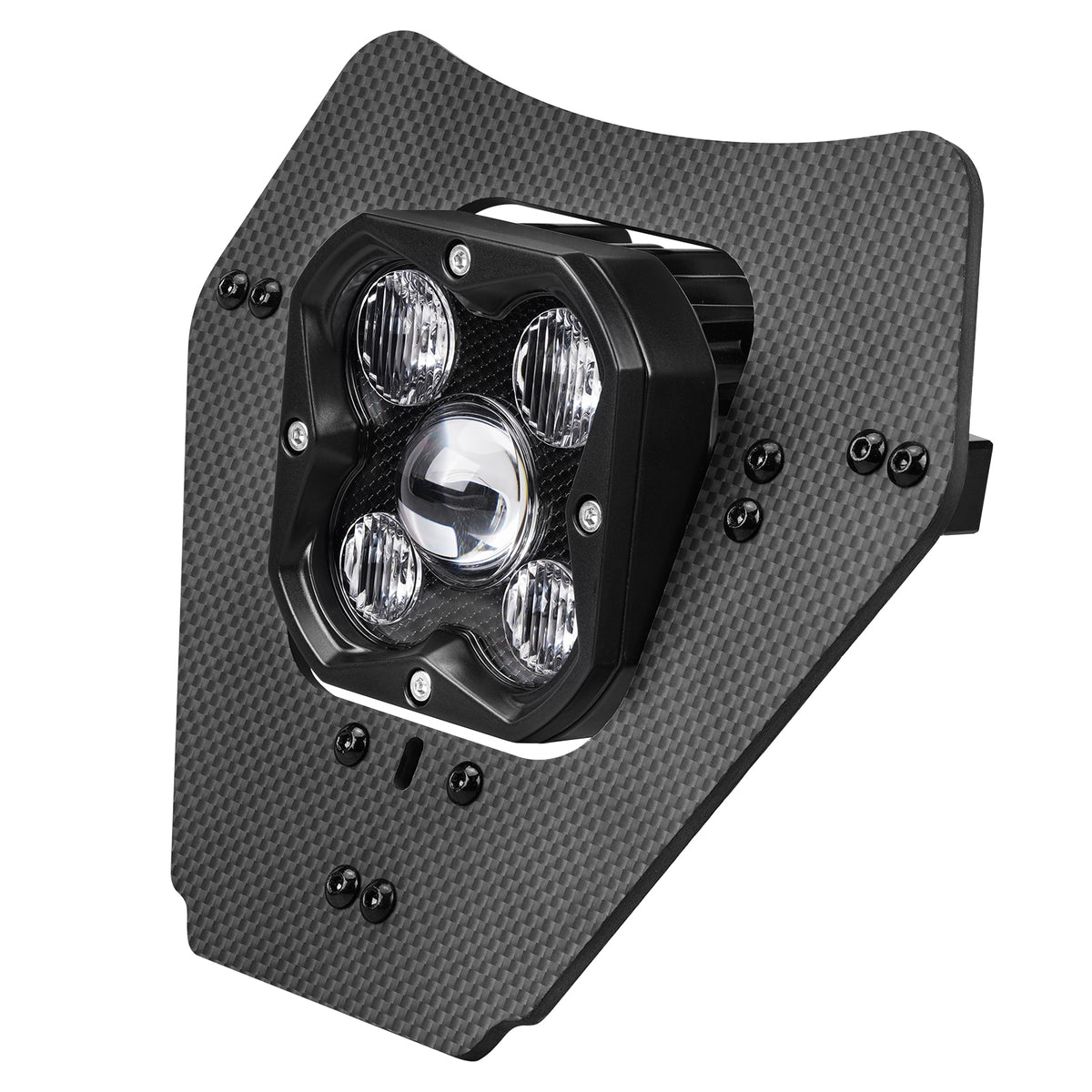

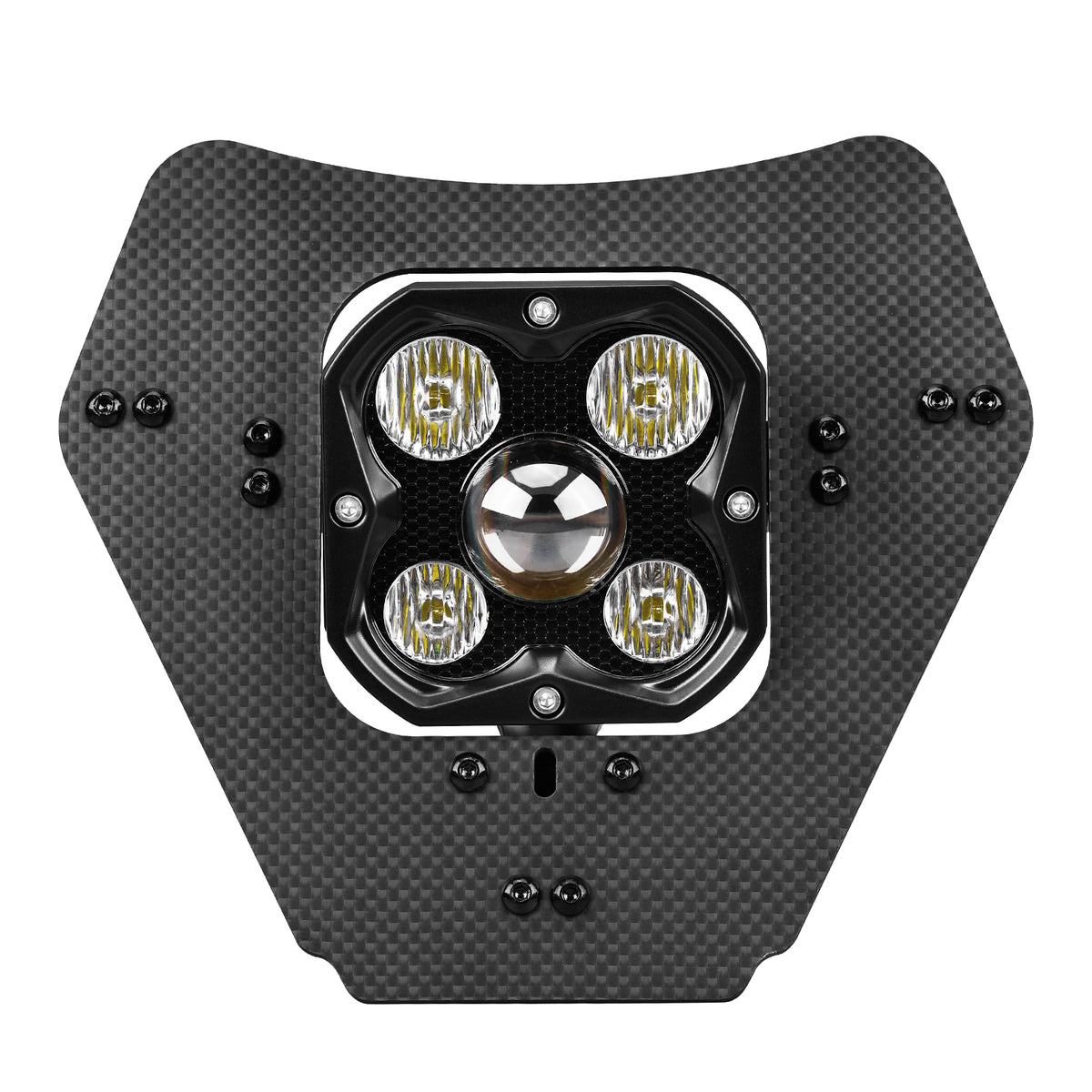

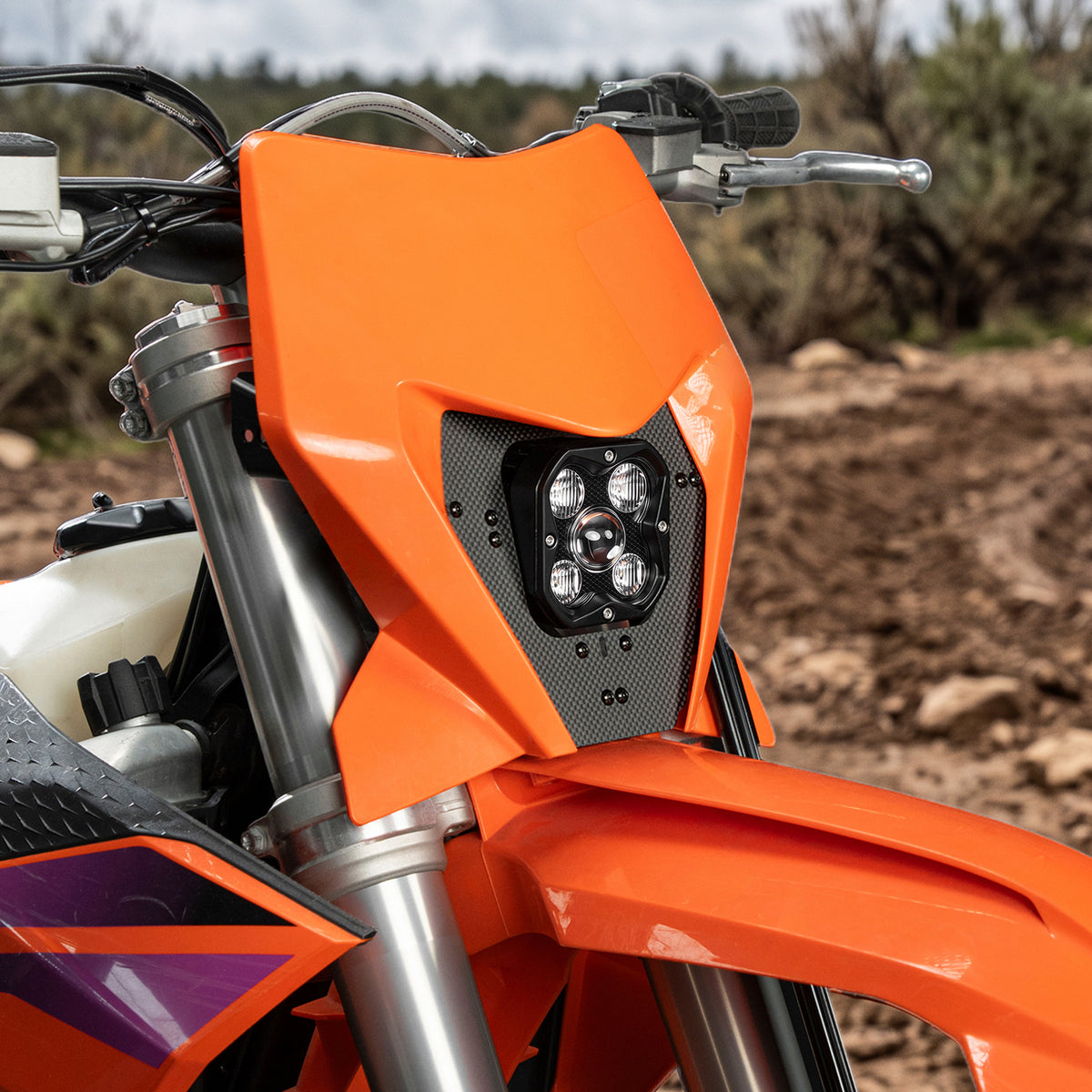

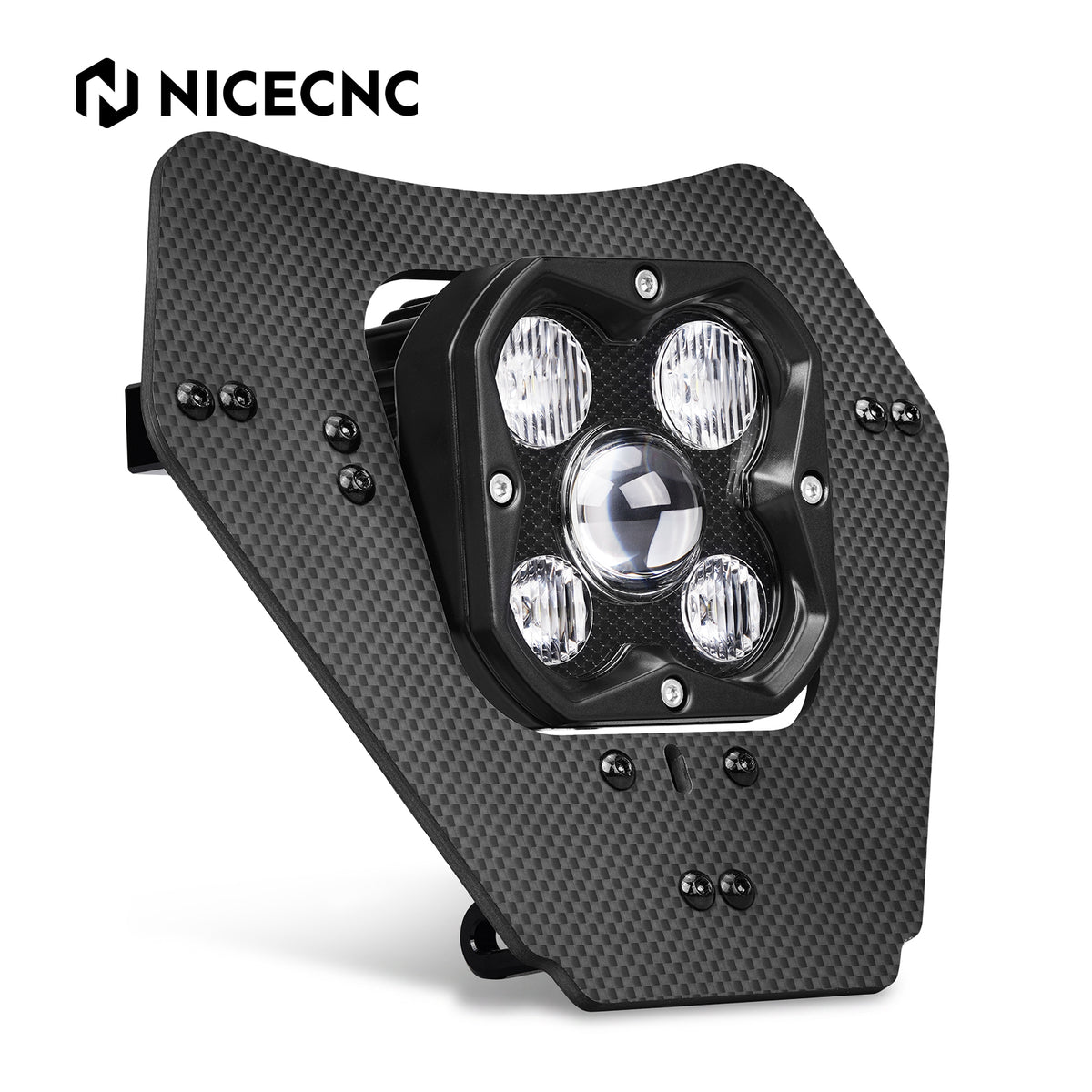

Zestaw reflektorów rajdowych LED typu plug & play do KTM 150-500 EXC/EXC-F/XC-W/XCF-W /XW-F 2024-2027

Cechy:

【Precyzyjne dopasowanie & bezpieczny montaż】
*Zaprojektowany z wykorzystaniem technologii skanowania 3D i modelowania, aby precyzyjnie dopasować się do kształtu oryginalnej obudowy reflektora.
*Bezpieczne mocowanie bez luzów i chwiania.
*Montaż typu plug-and-play: nie wymaga cięcia, wiercenia ani modyfikowania konstrukcji pojazdu. Zachowuje oryginalny wygląd, jednocześnie znacznie poprawiając widoczność w nocy.

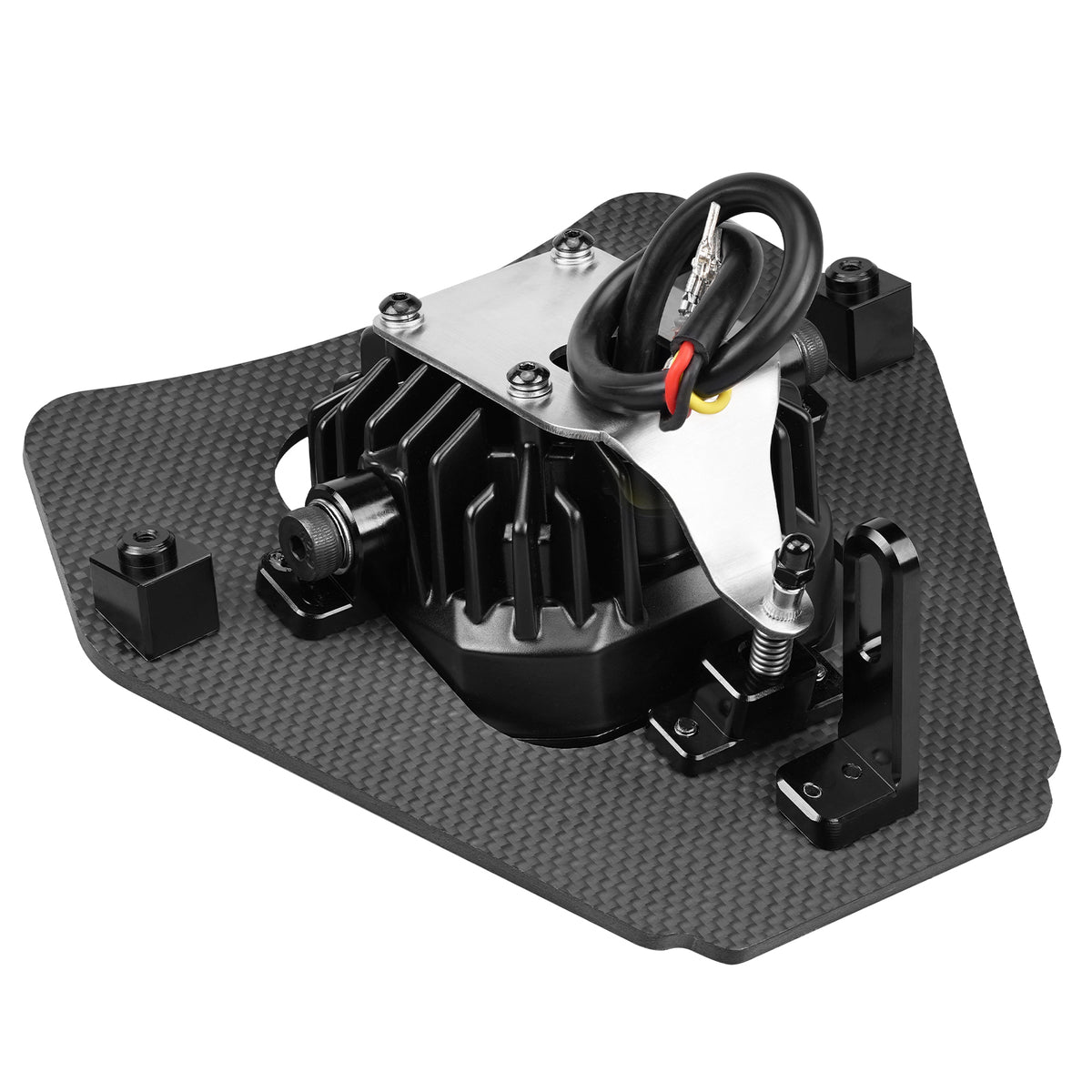

【Regulowana wiązka światła】
Ustawienie wiązki światła można ręcznie dopasować do pozycji siedzącej, obciążenia i warunków terenowych.
Regulacja: kluczem imbusowym 3 mm
↻Zgodnie z ruchem wskazówek zegara: podniesienie wiązki światła
↺W kierunku przeciwnym do ruchu wskazówek zegara: obniżenie wiązki światła
Optymalizuje oświetlenie podczas szybkiej jazdy i w trudnym terenie.

【Dwa źródła światła & wysoka jasność】
Dwa źródła światła są ustawione współosiowo – znajdują się w tym samym punkcie ogniskowym i mogą działać jednocześnie.
Jasność:
Pojedyncze źródło światła: ok. 3100 lumenów
Dwa źródła światła: ok. 3600 lumenów
Ustawienie i wiązka światła pozostają stabilne, a większa jasność zapewnia znacznie lepsze oświetlenie bliskiego i dalekiego zasięgu.

⚠️ Uwaga: dwa źródła światła NIE oznaczają możliwości przełączania między światłami drogowymi a mijania.
Ten produkt nie ma funkcji przełączania między światłami drogowymi a mijania.

【Połączona wiązka światła: oświetlenie dalekiego i bliskiego zasięgu】
Zintegrowana konstrukcja optyczna łączy skupione oświetlenie dalekiego zasięgu z szerokim oświetleniem bliskiego otoczenia.
Poprawia widoczność podczas nocnej jazdy terenowej bez konieczności przełączania między światłami drogowymi a mijania.

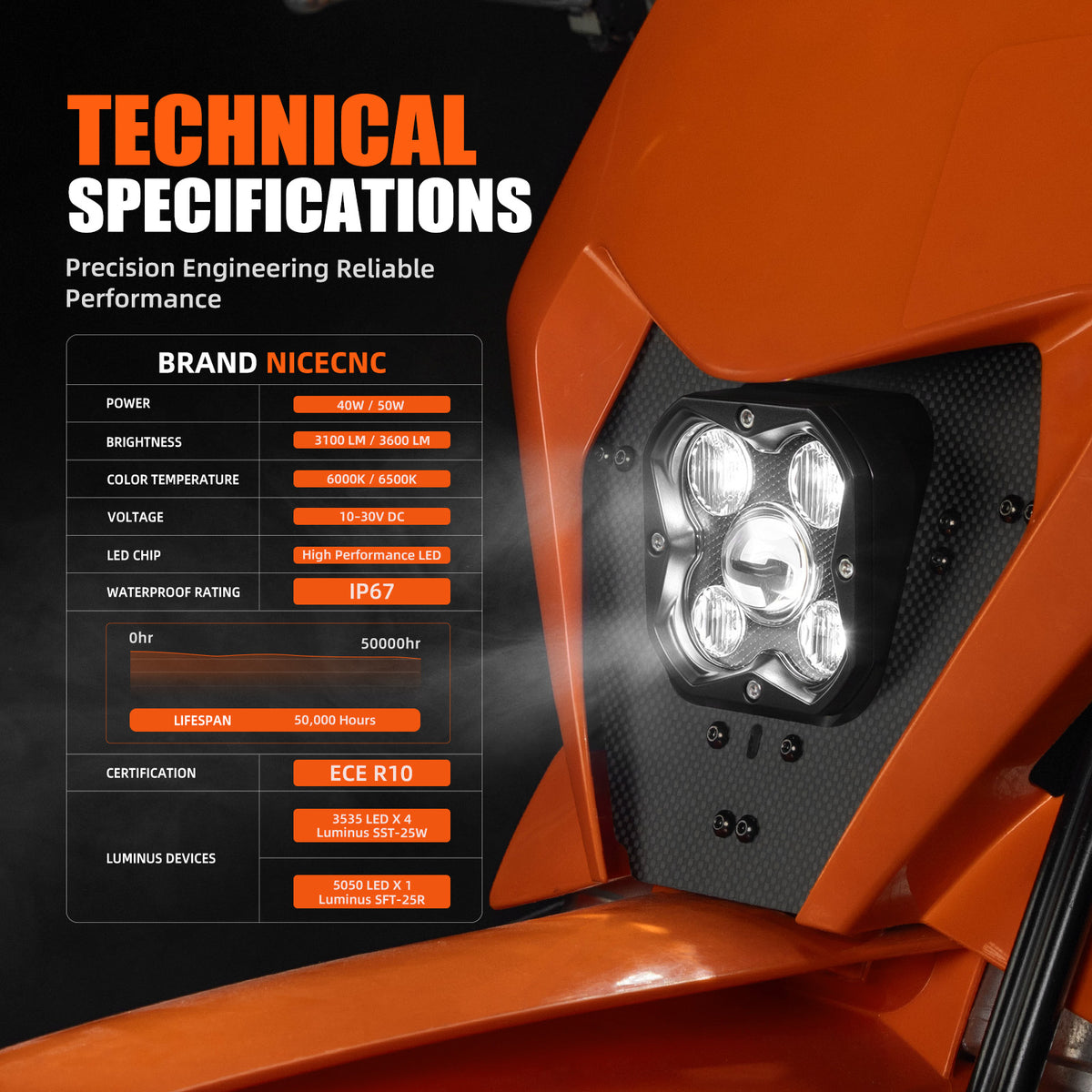

Dane techniczne:
Marka: NICECNC
Moc: 40 W / 50 W
Jasność: 3100 / 3600 lumenów
Temperatura barwowa: 6000 K / 6500 K (zbliżona do naturalnego światła dziennego)
Układ LED: wysokiej jakości układ LED zapewniający stałą wydajność
Materiał: obudowa z aluminium malowanego proszkowo + osłona z włókna węglowego
Stopień ochrony: IP67 (wodoodporny)
Napięcie robocze: 10–30 V DC
Żywotność: ok. 50 000 godzin
Certyfikat: ECE R10

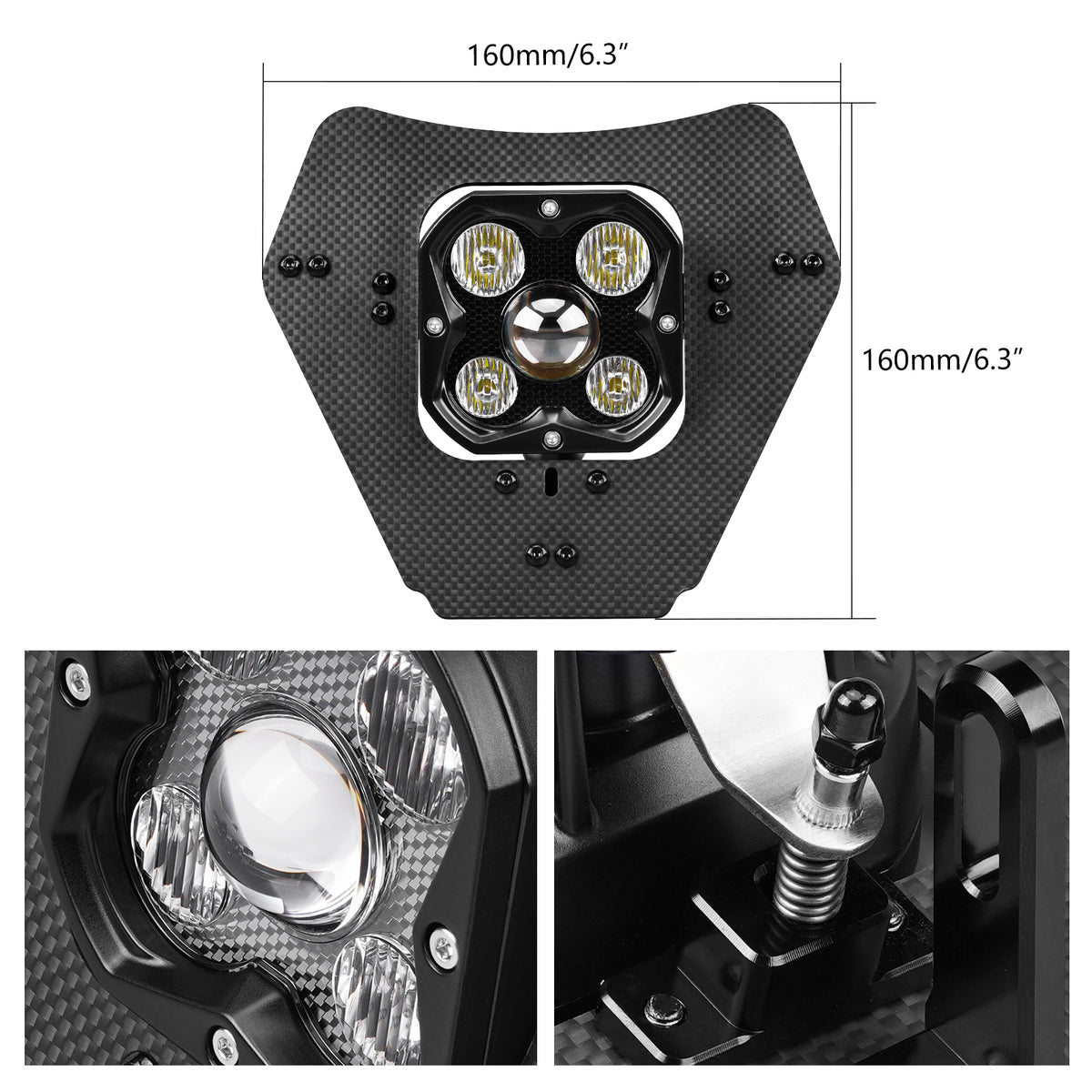

Wymiary: szczegóły na ilustracjach produktu

Instrukcja montażu
1. Demontaż fabrycznego reflektora (OEM)
Użyj standardowych narzędzi, aby wymontować fabryczny reflektor z pojazdu.

2. Montaż nowego reflektora
Umieść zestaw w obudowie reflektora i dokończ montaż za pomocą dołączonych elementów mocujących.

3. Podłączenie zasilania
*Dokładnie sprawdź przypisanie pinów i kolory przewodów w złączu po stronie pojazdu (OEM). Odpowiednio dostosuj okablowanie tego zestawu, aby uniknąć nieprawidłowego działania wskutek błędnego podłączenia.

Okablowanie fabrycznego reflektora (przykład: EXC/XCW – kolory przewodów OEM są następujące:)
Pin 1 – zielony (GN) – światła pozycyjne/postojowe
Pin 2 – zielony (GN) – światła mijania
Pin 3 – niebieski (BU) – światła drogowe (występuje tylko w modelach EXC; nie występuje w modelach XCW)
Pin 4 – brązowy (BR) – masa (GND)

Kolory przewodów i złącza modułu LED

• Czarny przewód: Masa (biegun ujemny) – podłącz do brązowego (BR) przewodu masowego OEM.
• Żółty przewód: Zasilanie jednego źródła światła – podłącz do zielonego (GN) przewodu OEM świateł mijania.
• Czerwony przewód: Zasilanie drugiego źródła światła – podłącz do niebieskiego (BU) przewodu OEM świateł drogowych.
• Przed montażem sprawdź zgodność złączy. Modele pojazdów, lata produkcji i wersje wyposażenia mogą się różnić.

Ważne uwagi

1. Brak funkcji świateł pozycyjnych/postojowych: Ten produkt nie ma funkcji świateł pozycyjnych ani postojowych. Przed zakupem upewnij się, że spełnia Twoje wymagania.

2. Modele XC, XC-F, TX i FX nie obsługują bezpośredniego montażu, ponieważ fabrycznie nie są wyposażone w reflektor ani przełącznik reflektora.
Do montażu w tych modelach potrzebne są dodatkowa plastikowa maska reflektora oraz standardowa wiązka przewodów 12 V.
Przed zakupem należy uważnie zapoznać się z odpowiednimi uwagami. W przypadku montażu dodatkowych urządzeń oświetleniowych należy upewnić się, że pojazd ma wystarczającą moc elektryczną i jest wyposażony w akumulator 12 V.

3. Wyłącznie do jazdy terenowej (off-road)
Ten zestaw oświetleniowy jest przeznaczony wyłącznie do jazdy terenowej i nie jest przeznaczony do użytku na drogach publicznych. Należy przestrzegać wszystkich obowiązujących lokalnych przepisów.

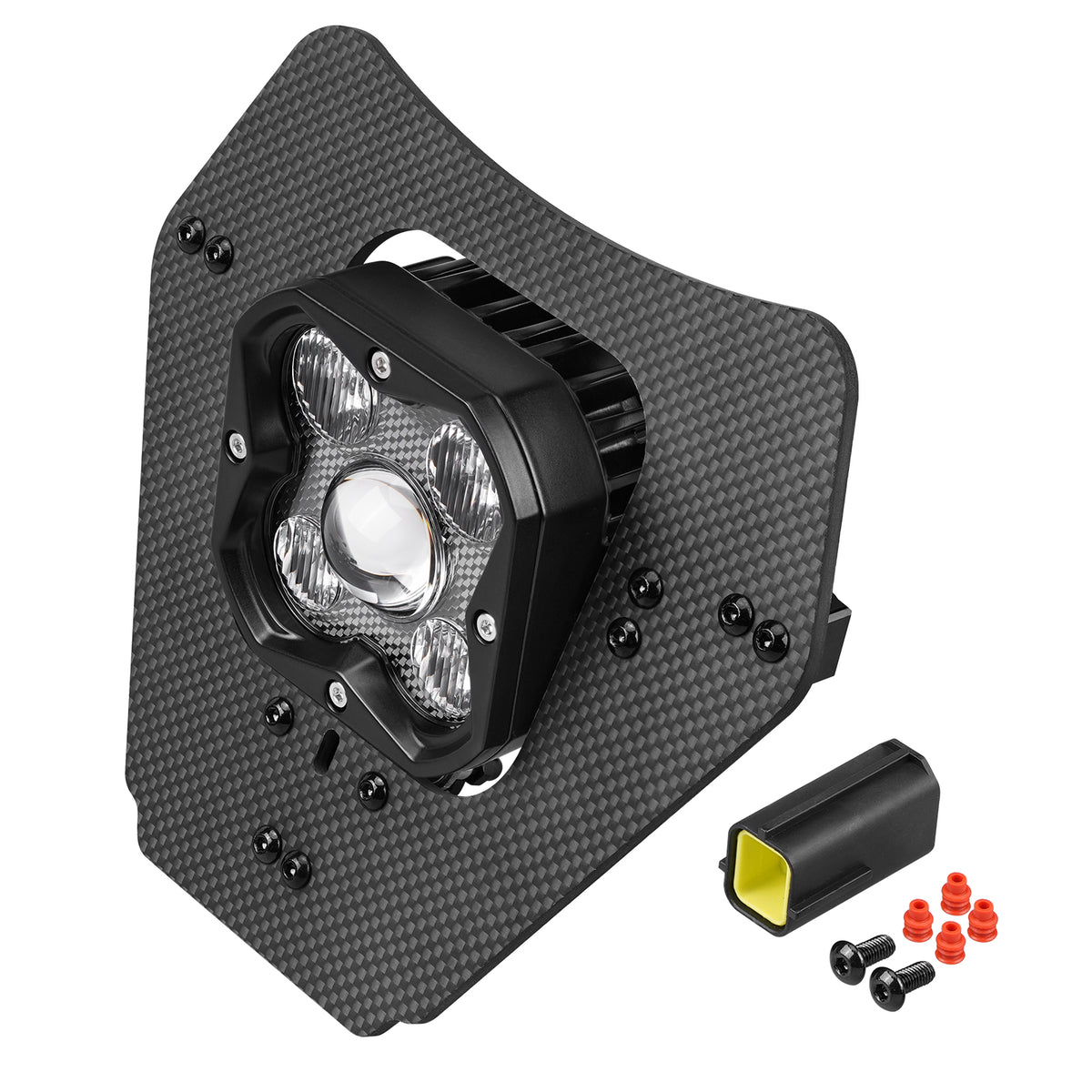

Zawartość zestawu:
1 zestaw reflektorów LED

Pasuje do:
KTM 150–500 EXC/EXCF/XCW/XCF-W/XW-F 2024–2027

Zastrzeżenie:

Części Nicecnc nie są sponsorowane, wspierane ani powiązane z markami, do których pasują, w tym KTM, Husqvarna, Honda, Yamaha, Kawasaki, Suzuki, Beta, GASGAS, Sherco itp.
